Description

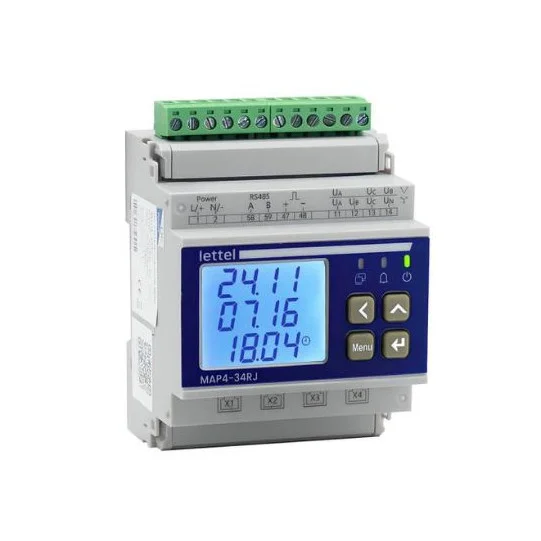

La Lettel MAP4-34RJ est une centrale de mesure multifonction conçue pour surveiller jusquà 4 circuits triphasés ou 12 circuits monophasés. Elle offre une solution compacte et efficace pour la gestion énergétique des installations industrielles et tertiaires.
Fonctionnalités principales :
Mesure des énergies actives et réactives, importées et exportées
Mesures instantanées : tensions simples et composées, courants par phase et du neutre, puissances actives, réactives et apparentes, facteur de puissance, fréquence
Analyse de la qualité du réseau : taux de distorsions harmoniques tension et courant, harmoniques individuelles jusquau rang 31
Enregistrements : demandes, valeurs extrêmes
Communication RS485 Modbus RTU entièrement programmable
Émetteur dimpulsions sur énergie active
Afficheur LCD rétroéclairé avec navigation simplifiée
Caractéristiques techniques :
| Réseaux mesurés | 4 × 3P ou 12 × 1P+N |
| Tension nominale | 3×230/400V AC ±20% |
| Entrées courant | Transformateurs de courant Enerclip à connectique RJ12 (fermés, ouvrants ou Rogowski) |
| Précision | Classe 0,5S pour énergie active |
| Communication | RS485 Modbus RTU, adresse configurable (1 à 247), vitesse de transmission réglable (300 à 19200 bps), formats de trame disponibles : sans parité, parité paire ou impaire |
| Émetteur dimpulsions | Fréquence maximale : 10 Hz, durée dimpulsion : 80 ms ±20 %, constante dimpulsions variable selon le rapport des transformateurs de courant |
| Montage | Boîtier clipsable sur rail DIN 35 mm, largeur 4 modules (72 mm) |
| Indice de protection | Face avant IP54, reste du boîtier IP20 |
| Températures | Fonctionnement : -25°C à +55°C, stockage : -30°C à +80°C |
| Humidité relative | 5 % à 95 % sans condensation |
| Normes et certifications | Conformité CE, RoHS, REACh |
| Garantie | 3 ans |
