Description

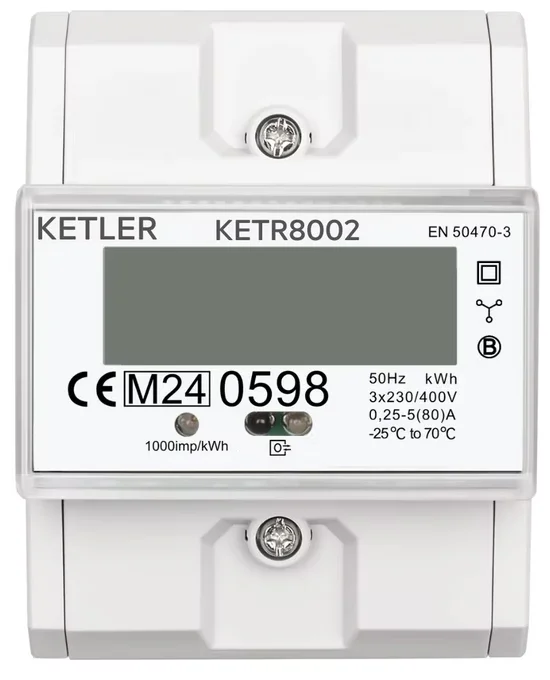

Le compteur électrique tétrapolaire KETLER KETR8002 est un compteur dénergie active (kWh) tétrapolaire (triphasé + neutre) conçu pour mesurer et suivre avec précision la consommation électrique des installations jusquà 80 A en mesure directe. Certifié MID, il est parfaitement adapté au sous-comptage et à la facturation délectricité dans les environnements résidentiels, tertiaires et industriels. Robuste, fiable et simple à installer sur rail DIN (format 5 modules), il constitue une solution idéale pour la refacturation locative, la division de consommation en atelier, la gestion énergétique de bâtiments ou le suivi de lignes spécifiques en triphasé 3×230/400 V 50 Hz.
Ce compteur mesure lénergie active en kWh avec une précision Classe B, conforme aux normes EN50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020 et IEC 62052-31:2015. Sa conformité CE + MID autorise son utilisation pour la facturation légale de lélectricité. Il fonctionne sur un réseau tétrapolaire 3×230/400 V avec une intensité maximale de 0,25-5(80)A et une intensité de démarrage de 20 mA, garantissant une détection précise même à très faible charge. La mesure est directe, sans transformateur de courant, ce qui simplifie fortement linstallation.
Laffichage LCD (888888.88 kWh) permet une lecture claire et immédiate de la consommation totale dénergie active. Le compteur ne dispose pas de double tarif ni de remise à zéro, ce qui le rend parfaitement adapté aux applications de comptage principal ou divisionnaire nécessitant une traçabilité continue. Sa consommation interne est inférieure ou égale à 2 W (environ 0,3 W par phase), assurant un fonctionnement économe.
Le KETR8002 est équipé dune sortie dimpulsions SO+ / SO- permettant la télérelève ou le raccordement à un automate, un système de supervision ou une solution de gestion énergétique. Cette sortie est de type transistor à collecteur ouvert, avec une tension de 5 à 28 Vcc et un courant maximal de 20 mA. Le poids de limpulsion est de 1000 impulsions par kWh, avec une durée dimpulsion de 90 ms. Une diode en face avant clignote à 1000 impulsions/kWh afin dindiquer visuellement la consommation en cours.
Conçu pour une intégration simple en tableau électrique, le compteur accepte des sections de câble de 2,5 à 25 mm² pour les bornes phase et neutre, avec un couple de serrage de 2,5 Nm (±10 %). La section maximale pour la sortie impulsion est de 0,5 à 2 mm². Il fonctionne dans une large plage de température allant de -25°C à +70°C, ce qui le rend parfaitement adapté aux environnements techniques exigeants.
Caractéristiques techniques principales : réseau triphasé + neutre (tétra), tension 3×230/400 V, fréquence 50 Hz, intensité maximale 80 A par phase en mesure directe, intensité de démarrage 20 mA, précision Classe B, affichage LCD sans rétroéclairage, consommation interne 2 W, sortie impulsion 1000 imp/kWh (90 ms), conformité CE + MID, largeur 5 modules DIN, température de fonctionnement -25°C à +70°C.
Le compteur électrique KETLER KETR8002 est la solution idéale pour le sous-comptage triphasé 80A, la refacturation dénergie, la gestion énergétique industrielle ou tertiaire, ainsi que pour toute installation nécessitant un compteur certifié MID fiable, précis et simple à installer.
