Description

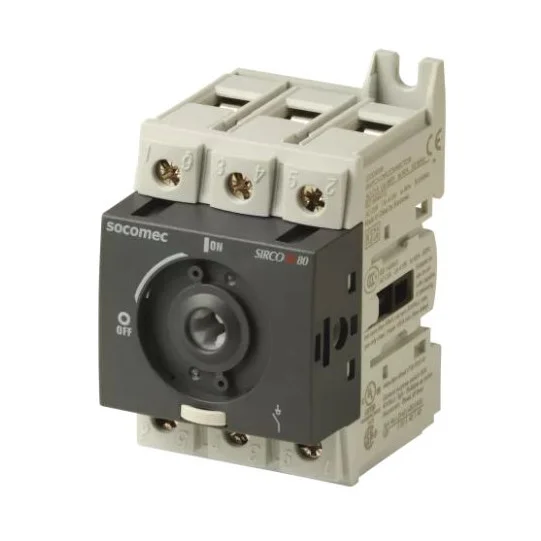

La référence 22003011 est un interrupteur sectionneur modulaire SIRCO M à commande manuelle à coupure pleinement apparente, 3 pôles, 125A, taille de boitier M3, de la marque Socomec. Sa commande peut être directe rotative ou extérieure frontale, latérale gauche ou latérale droite. Il est complété de pôle neutre ou PE non coupés et de contacts auxiliaires de type M de précoupure et de signalisation. Il est possible de monter cet interrupteur sectionneur modulaire SIRCO M sur une porte grâce à son kit de montage.
L’interrupteur sectionneur 22003011 est l’appareil nu et nécessite des accessoires complémentaires. Nous pouvons vous conseiller dans le choix de ces accessoires. N’hésitez pas à nous contacter.
Accessoires associés :
22995032 : poignée directe type MO1 bleue
14811111 : poignée extérieure frontale et latérale droite type SO I-0 noire IP55
14831111 : poignée extérieure frontale et latérale droite type SO I-0 noire IP65
14841111 : poignée extérieure frontale et latérale droite type SO I-0 rouge/jaune IP65
148A5111 : poignée extérieure latérale gauche type SO I-0 noire IP65
148B5111 : poignée extérieure latérale gauche type SO I-0 rouge/jaune IP65
14730113 : poignée extérieure frontale pour commutateur type SOO I-0-II noire IP65
14730114 : poignée extérieure frontale pour commutateur type SOO I-I-II-II noire IP65
14070515 / 14070520 / 14070532 : axe pour commande extérieure frontale et latérale 150mm / 200mm / 320mm
22001011 : 4e pôle
22005011 : pôle neutre non coupé 1P
22009011 : pôle PE non coupé 1P
22990001 : 1 contact auxiliaire O+F type M
22990011 : 1 contact auxiliaire 2F type M
22941011 / 22943011 : cache bornes 1P / 3P
22993609 : kit de montage sur porte 3/4P support métallique
À savoir :
En ajoutant un plastron et un 4ème pôle coupé, l’interrupteur sectionneur SIRCO M 3 pôles 125A, peut se transformer en interrupteur 6 ou 8 pôles ou en commutateur 3 ou 4 pôles.
Pour un interrupteur sectionneur 6 pôles en commande directe, commandez 2 appareils 3 pôles + plastron. Pour un appareil en commande extérieure, rajoutez l’axe + la poignée.
Pour un interrupteur sectionneur 8 pôles en commande directe, commandez 2 appareils 3 pôles + 2 4ème pôles + plastron. Pensez à rajouter l’axe et la poignée en commande extérieure.
Le SIRCO M 22003011 est conforme aux normes internationales CEI 60947-3, UL508 et UL98.
