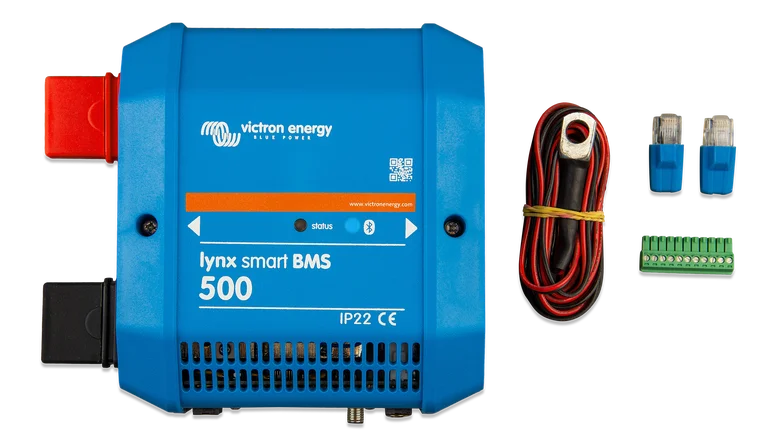

Lynx Smart BMS 500 LYN034160200-Expédition rapide

Description

#DESCRIPTION#

Le Lynx Smart BMS est un système de gestion de batterie spécifique pour des batteries Lithium Battery Smart de Victron. De nombreux BMS sont disponibles pour nos séries de batteries Lithium Battery Smart, et le Lynx Smart est l’option la plus complète et riche en fonctions. Il est disponible en deux versions : 500 A (avec connexions pour barre omnibus M8)

Ses fonctions principales sont :

Contacteur de 500 A, utilisé comme mécanisme de sécurité et de repli, et également disponible en tant qu’interrupteur du système principal contrôlable à distance.

Contrôleur de batterie indiquant le pourcentage de l’état de charge et davantage de données.

Signal de préalarme : donne un avertissement avant que le système ne s’arrête en raison, par exemple, d’une cellule faible.

Bluetooth pour une utilisation avec notre application VictronConnect, pour la configuration et la surveillancey compris Instant Readout (lecture instantanée) – les données clés du BMS en un coup d’œil.

Surveillance locale et à distance à l’aide d’un dispositif GX Victron, par exemple le Cerbo GX ou l’Ekrano GX.

Le Lynx Smart BMS fait partie du système de distribution modulaire Lynx.

#CARACTERISTIQUES#

Lynx Smart BMS 500 A (LYN040102100)

ALIMENTATION

Plage de tension de la batterie 9 – 60 VCC

Tension d’entrée maximale 75 VCC

Tensions du système compatibles 12, 24 ou 48 V

Protection contre la polarité inversée Non

Courant nominal continu du contacteur de sécurité

principal 500 ACC continu

Courant de crête nominal du contacteur de sécurité

principal 600 A pendant 5 minutes.

Consommation électrique en mode OFF 0,3 mA pour toutes les tensions du système

Consommation électrique en mode veille Environ 0,6 W (50 mA à 12 V)

Consommation électrique en mode ON Environ 2,6 W (217 mA à 12 V) en

fonction de l’état des relais

Environ 4,2 W (350 mA à 12 V) en

fonction de l’état des relais

Résistance minimale de la consommation pour le processus de précharge 10 O et supérieure pour des systèmes de 12 V 20 O et supérieure pour des systèmes de 24 et 48 V

Courant nominal maximal de sortie AUX 1,1 A continu, protégé par un fusible réarmable

Port Autorisation-de-charger

Courant maximal nominal 0,5 A à 60 VCC, protégée par un fusible réarmable

Port Autorisation-de-décharger

Courant nominal maximal 0,5 A à 60 VCC, protégée par un fusible réarmable

Courant nominal maximal du relais programmable

(SPDT) 2 A à 60 VCC

CONNEXIONS

Barre omnibus M8 (couple : 14 Nm)

(17 Nm pour les unités dont le

numéro de série est antérieur à

HQ2340XXXX)

RJ45

I/O Connecteur multiple amovible avec bornes à vis

Câbles BTV de batterie

Connecteur circulaire à 3 pôles, mâle et femelle avec une vis à

anneau M8

Jusqu’à 20 batteries peuvent être raccordées dans un système

Surveillance des fusibles du distributeur Lynx (jusqu’à

4 modules) RJ10 (câble RJ10 expédié avec chaque distributeur Lynx)

PHYSIQUE

Matériau du boitier ABS

Dimensions Boitier (h x l x p) 190 x 180 x 80 mm

Poids de l’unité 1,9 kg

Matériau de la barre omnibus Cuivre étamé

Dimensions extérieures (h x l) 8 x 30 mm

CONDITIONS D’EXPLOITATION C

on Plage de température d’exploitation De -40 °C à +60 °C

Plage de température de stockage De -40 °C à +60 °C

Humidité Max. 95 % (sans condensation)

Indice de protection IP22

NORMES

Sécurité EN-IEC 63000:2018

CEM EN-IEC 61000-6-3:2007/A1:2011/AC:2012

QMS NEN-EN-ISO 9001:2015
